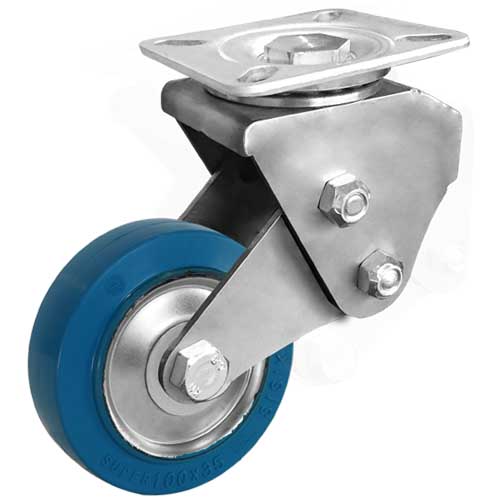

| シリーズ | 緩衝スプリングキャスタⅢ (高速用コイルタイプけん引20km/h以下の仕様) (コイルタイプけん引8km/h以下の仕様) |
|---|---|
| 金具タイプ | 自在旋回 |
| 金具素材 | スチール |
| 金具カラー | U三価クロメート |
| 車輪 | SST ; High rebound rubberφ100mm |
- けん引台車等に
- 精密機器、部品の運搬に
- ※けん引 高速8㎞/h以下の仕様
- ※SST車輪：Wゴム車輪と比較して反発弾性1.8倍／始動性能2.5倍
- ※規格品以外の特注仕様にも対応いたしますのでご相談下さい｡
| 車輪径 | 100mm | リム幅 | 35mm | 車輪取付幅 | 43mm |
|---|---|---|---|---|---|
| 取付高 | 160-144mm | 取付座 | 100×100mm | 取付ピッチ | 63×63-78×78mm |
| 取付穴 | 10.5mm | 軸径 | 12mm | 最大許容荷重(kg) | 130kg |
| 最大許容荷重(N) | 1270N | 自重 | 2.20kg | 緩衝荷重 | 10～100kg |
| 偏心 | 55-58mm | ||||
