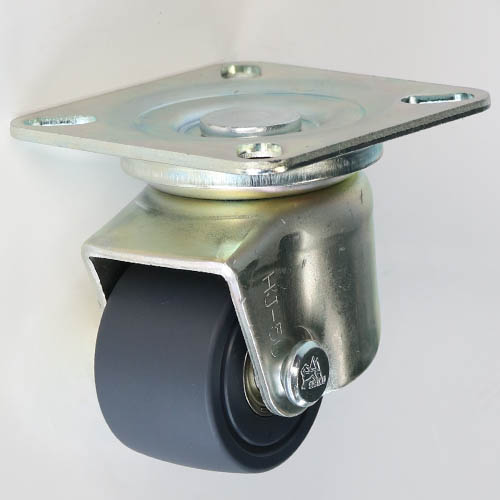

シリーズ | 低床重荷重用キャスタ |
---|---|
金具タイプ | 自在旋回 |
金具素材 | スチール |
金具カラー | U三価クロメート |
車輪 | MCMO ; Monomer cast nylon (Black) (For compact heavy duty castors)φ50mm |
- レイアウト・ライン変更を伴う長期固定型精密機器に
- 重荷重低速運搬用
- ※専用アジャスターフット専用アジャスターフット
- 装着可能(製品記号:AD-50)
- (ボルトはM16使用プレート分離型なのでプレートに歪みが生じません。)
- ※規格品以外の特注仕様にも対応していますのでご相談下さい。
車輪径 | 50mm | リム幅 | 32.5mm | 車輪取付幅 | 36mm |
---|---|---|---|---|---|
取付高 | 78mm | 取付座 | 82×82mm | 取付ピッチ | 55×55-65×65mm |
取付穴 | 9.5×16.5mm | 軸径 | 8mm | 最大許容荷重(kg) | 300kg |
最大許容荷重(N) | 2940N | 自重 | 0.60kg | 偏心 | 18mm |
