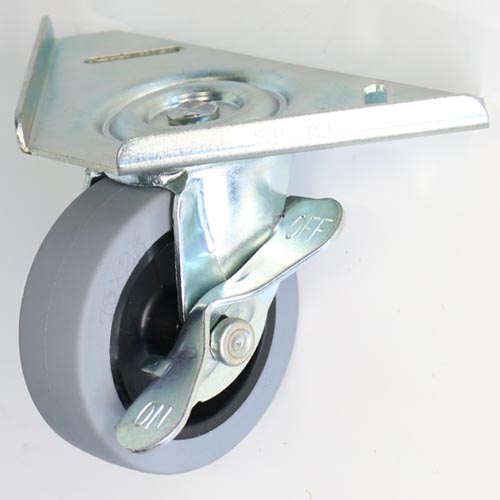

![製品画像](/db_images/CCB-75U-U.jpg)
![Product drawing](/db_images/cad/sagyo-cad.jpg)
シリーズ | コーナーキャスタ(ボルト・専用フック2点止めタイプ) |
---|---|
金具タイプ | 自在旋回シングルストッパー付 |
金具素材 | スチール |
金具カラー | U三価クロメート |
車輪 | U ; Polyurethaneφ75mm |
- 各種運搬台車に
- スチール製家具、事務機に
- 各種家具、室内装飾什器類に
- ※規格品以外の特注仕様にも対応いたしますのでご相談下さい。
- 立上がり部分サイズ:長さ87㎜/高さ8㎜
車輪径 | 75mm | リム幅 | 25mm | 車輪取付幅 | 32mm |
---|---|---|---|---|---|
取付高 | 89mm | 取付座 | 113×76×37mm | 取付ピッチ | 73.5×103.5×25.0mm |
取付穴 | 5.3mm | 軸径 | 8mm | 最大許容荷重(kg) | 50kg |
最大許容荷重(N) | 530N | 自重 | 0.48kg | 偏心 | 21mm |
Sorry, but the CAD data is in preparation.
